外圓磨砂輪磨削凸輪軸加工的技術要素

人氣：170發表時間：2017-11-14【大中小】

在凸輪軸的磨削系統中，必須同時考慮到 CBN 砂輪制造和應用技術所涉及的各方面的影響因素，才會最終得到令人滿意的磨削結果。凸輪軸 CBN 磨削技術的重要影響因素主要有：
性能優越的砂輪，必須同時具備磨削鋒利、耐用度高、壽命長、良好的可修整性能、較好的經濟性能等特征。在制造和選擇砂輪時，必須充分考慮砂輪的粘結劑、磨料、集中度和磨具硬度等因素。
1、粘結劑：
CBN 砂輪有 4 種結合劑，分別是：A：樹脂、V：陶瓷、M：金屬、P：電鍍，其中以陶瓷結合劑的 CBN 砂輪發展最快，應用最廣。陶瓷 CBN 砂輪具有磨削效率高、形狀保持性好、耐用度高、易于修整、磨料利用率高（為 75 %以上，其余類型結合劑為 50% ～ 60%）、砂輪使用壽命長等優勢，因而成為高效、高精度磨削的首選砂輪。

目前，用于凸輪軸磨削的 CBN 砂輪全部采用陶瓷結合劑。樹脂砂輪具有良好的磨削性及表面加工度，最小碎裂等特性，常使用在超硬金屬、陶瓷、瓷金（金屬陶瓷）等的精密研磨加工上。金屬砂輪與其他砂輪相比較，在顆粒保持力以及耐磨損性方面都非常優異，常用在玻璃、陶瓷、半導體電子材料、耐火材料及石材等硬脆性材料的粗、中細加工上。電鍍砂輪在磨削精度，磨削性，壽命方面能夠保持穩定的性能，一般而言，因只有一層的金剛石，壽命較短，適用于少量多品種的生產加工。

2、磨料：
在磨削加工中，磨料是砂輪中的主體，其性能好壞直接影響磨削效果。CBN 磨料與其它磨料相比，具有很高的硬度和強度（僅次于金剛石），因而切削鋒利且耐磨。在凸輪軸加工這種高強度的磨削情況下，使用 CBN 磨料是最佳選擇。金剛石雖然具有很高的硬度及熱傳導性，但超過500℃時穩定性急劇下降，而且會在工件表面形成殘留應力，所以不適合高速鋼、鐵系燒結金屬、鑄鐵等的精密磨削加工上。不同牌號的 CBN 磨料，因制造工藝的不同，其晶體形態、顆粒形狀也各不相同，各自具有不同的強度、熱穩定性、耐化學侵蝕性和破碎特性。應根據結合劑的種類、磨削工件和磨削方式的不同，選擇不同牌號的磨料。
3、集中度：
砂輪濃度的高低，表示在磨削時砂輪工作面單位面積上參加磨削的磨粒數的多少，高濃度可帶來高的磨削比，200 %濃度比 100 %濃度砂輪壽命長 4～5 倍。目前，高速、高效磨削均采用較高的砂輪濃度，如進口磨凸輪軸磨床配套的 CBN 砂輪濃度一般均為 200 %。
4、硬度：
磨具的硬度等級，表示結合劑對磨料把持力的大小，是制造商工藝控制的重要指標，也是用戶選擇磨具性能的主要參數。砂輪硬度均勻和穩定及硬度高低的合理選擇，是保證磨削質量的重要前提。國外陶瓷 CBN 砂輪一般有 3～7個硬度等級可供選擇。

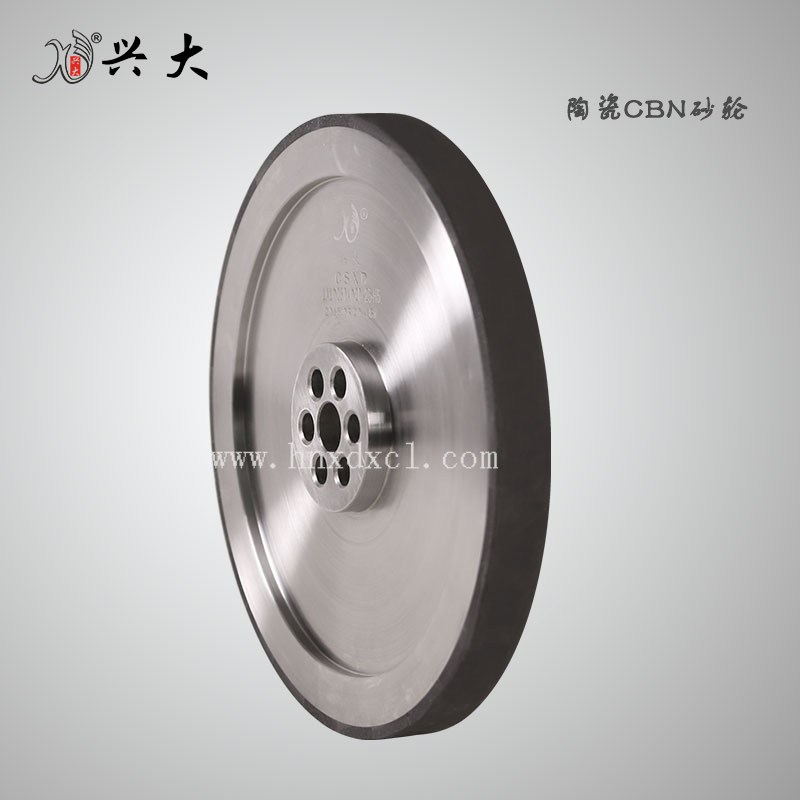

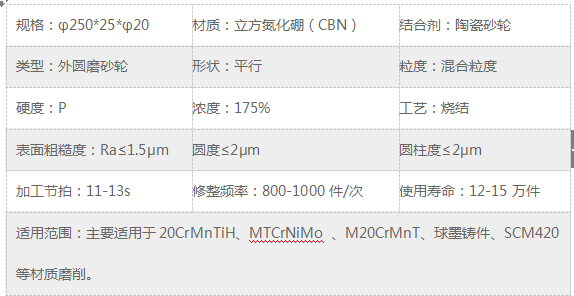

下面是興大陶瓷CBN凸輪軸砂輪φ250*25*φ20達到的技術要求：
